Neuer Prüfautomat bringt Licht in Faserverbundwerkstoffe

WebControl SP prüft geschnittene Faserverbundplatten im Sekundentakt auf Herz und Nieren.

Mit 12 Kameras, modularen Hochleistungs-LEDs und ausgeklügelten Algorithmen kontrolliert das System Oberfläche und Dimension in einer Messung. WebControl SP detektiert auch auf dunklem, inhomogenen Material wie Carbon kleinste Fehler. Der Prüfautomat übernimmt außerdem das komplette Handling des Stückguts im Prüfprozess – von der Zuführung über den Transport bis zur Ausschleusung.

Ob in Sitzschalen oder der Pedalerie - neue Faserverbundwerkstoffe sind gerade in der Automobilindustrie stark auf dem Vormarsch. Sie vereinen Vorteile wie höhere Stabilität mit einer deutlichen Ersparnis an Gewicht. Die Sicherheitsanforderungen an das Material und damit an die Einzelstückprüfung sind hoch. Ein Fall für den Marktführer bei der Qualitätsüberwachung von Verbundwerkstoffen und Carbonfasern.

Der neue Prüfautomat WebControl SP von Pixargus kontrolliert µm-genau bei jedem Prüfteil die 2D-Soll-Ist-Kontur und detektiert gleichzeitig kritische Oberflächenstrukturen wie die richtige Faserorierentierung und Oberflächenfehler wie Risse, Kratzer, Löcher, Web- und Maschenfehler – sogar auf dunklem und inhomogenem Material. Dabei kombiniert das System die Oberflächeninspektion der Faserlage mittels Auflicht und die Kontrolle der Soll-Ist-Kontur mittels Durchlicht in einer Messung.
„Wir haben  eine Hochleistungs-Lichtszenerie mit einer engen Messtoleranz von +/-50 µm aufgebaut, die starke Kontraste und ein optimales Kamerabild liefert“, erklärt Pixargus-Geschäftsführer Jürgen Philipps die neue Technologie. „Über die perfekte Abstimmung von LEDs und Kamerasensorik und unsere ausgeklügelte Algorithmik können wir etwaige Störeinflüsse durch kritische Materialeigenschaften des Prüfguts ausschließen – und das bei einem hohen vollautomatischen Prüfdurchsatz samt Messmittelfähigkeit“.
„Ergebnis ist eine bislang unerreichte Qualität der Prozessstabilität und Prozesswiederholbarkeit, die im Automotive-Sektor erwartet wird, so Dirk Broichhausen, Direktor Vertrieb & Marketing. Für die Oberflächeninspektion bietet WebControl SP eine Multikamerasensorik. Pro Kamera lassen sich beliebig viele Sichtbereiche definieren und so verschiedene Prüfaufgaben gleichzeitig durchführen. Zur Verifizierung der Qualitätsentscheidung überprüft das System auch die Kongruenz der gewonnenen Messdaten. „Wir sagen nicht nur, der Faden liegt richtig und die Soll-Kontur passt, sondern beides zusammengenommen muss stimmen“, so Broichhausen weiter.

Automatisiertes Handling für stabile Qualitätsprozesse mit hohem Durchsatz
Nach manueller Bestückung des Magazins übernimmt der Prüfautomat WebControl SP das Handling gestanzter Bahnwaren bis max. 700 x 700 mm voll automatisch. Die Tageskapazität: bis zu 10.000 Stück. Der Transport des Stückguts erfolgt mittels Luftkissentechnologie. Die aufbereiteten Qualitätsdaten lassen sich in Folgeprozesse und Industrie-4.0-Anwendungen integrieren.

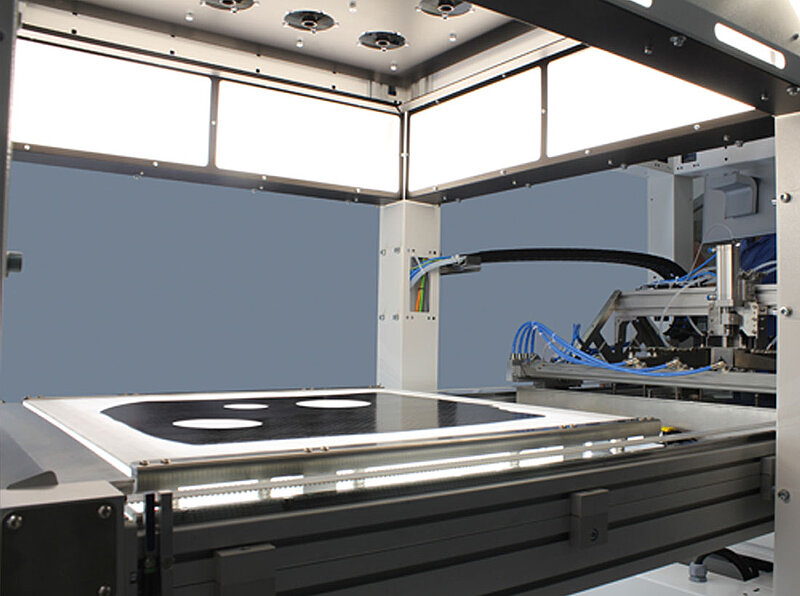

Der transluzente Messtisch von WebControl SP ist mit Hochleistungs-LEDs ausgestattet. Die optimale Abstimmung von Beleuchtung, Kamerasensorik und ausgeklügelten Algorithmen sorgt für hochpräzise Messergebnisse.
