Jetzt auch für größere Durch­messer:
100 % Oberflächen­inspektion.
360° Durchmesser-Messung.

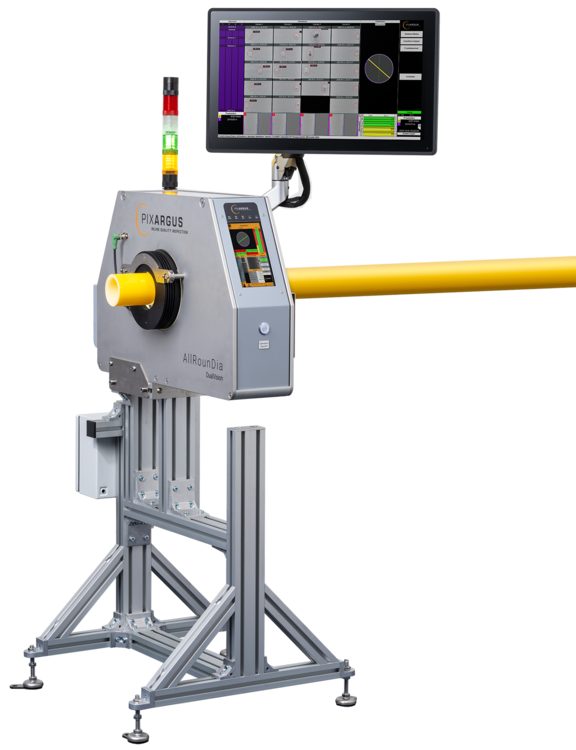

Einzigartige inline Lösung zur lückenlosen Vollinspektion von Rohren, Schläuchen und Kabeln

PIXARGUS hat den vielseitigen Allrounder zur Qualitätsinspektion von runden Extrusionsprodukten auf ein neues Level gehoben: Mit einem Hardware- und Software-Upgrade können nun Rohre, Schläuche und Kabel mit einem Durchmesser von bis zu 70 mm lückenlos geprüft werden. Dank neuer Erweiterungen und Softwarefunktionen aus der bewährten ProfilControl 7-Technologie wurde das Zwei-in-Eins-System weiter optimiert und auf Basis von Kundenfeedback verbessert. Es überzeugt nun mit noch größerer Benutzerfreundlichkeit und gesteigerter Effizienz – bei unverändert hoher Präzision in der Oberflächen- und Durchmesserinspektion während des Extrusionsprozesses.

Der smarte Alleskönner - kompakt, leistungsstark und budgetfreundlich!

Entdecken Sie die entscheidenden Verbesserungen, die Benutzerfreundlichkeit und Leistung auf ein neues Level bringen:

Flexibler Einsatz von klein bis groß
Geeignet für alle Anwendungen bis 70 mm Sichtfeld.

Erweiterte Hardware: Drehgeber
Für noch mehr Präzision und bessere Nachverfolgung von Oberflächenfehlern.

Breitere Sicht für mehr Kontrolle
Jetzt auf Anfrage mit einem externen Monitor erhältlich - für bessere Fehler­sichtung.

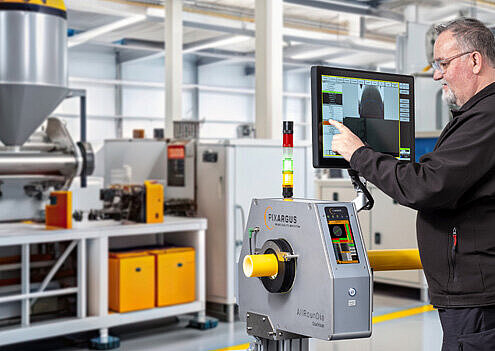

DualVision: klein, kompakt, multi-talentiert
Oberflächeninspektion + Durchmesser-Messung für die Großen – weiterhin im kompakten Design!

Neue Softwarebausteine
Tragen zu noch mehr Automatisierung und weiterer Prozessoptimierung bei.

Bewährte Präzision und Zuverlässigkeit
Misst Durch­messer und Ovalität mit 15 µm Wiederhol­präzision. Erkennt Oberflächen­fehler ab 0,5 mm Größe.

Die Durchmesser-Vermessung

Rundum-Vermessung statt 6-Punkt-Messung

Eine kamerabasierte Dimensionsvermessung mit Lasertriangulation sorgt erstmals für eine lückenlose 360°-Erfassung von Rund- oder Ovalkonturen. Im Unterschied zur herkömmlichen Achsenmessung (siehe Illustration), bei der 6 Einzelpunkte mittels Abschattungstechnologie vermessen werden, erfassen die optischen Sensoren dabei 4 Millionen Bildpunkte. Denn: Jeder Punkt kann für die Produktqualität ausschlaggebend sein! So liefert die herkömmliche Einzelpunktmessung zwar eine hohe Messgenauigkeit pro Einzelpunkt, erfasst aber nicht die Zwischenräume und erkennt Fehler erst bei relativ größerer topografischer Ausdehnung (Knoten). AllRounDia DV kann die Prüfung an jedem Punkt mit der gleichen Detektionssicherheit und Messwiederholpräzision von 15 µm sicherstellen.

Die Oberflächen­inspektion

Mehr als nur ein Knotenwächter

AllRounDia DV hat neben der Soll-Kontur auch die Oberfläche lückenlos im Blick. Das PIXARGUS System arbeitet dabei mit LED-Beleuchtung statt wie vergleichbare Systeme mit Laser als Lichtquelle. Ein speziell entwickeltes Beleuchtungskonzept sorgt für ein homogenes Ausleuchtungs- und Messfeld, so dass auch schwer detektierbare Abweichungen und Materialfehler wie Risse, Einschlüsse, Farbflecken und kontrastreiche Fehler ab 0,3 mm Größe sicher erkannt werden.

Einschlüsse im Rohrmaterial

Blase auf Verbundrohr

Knoten bzw. Einschnürung

Riss im Schlauch

Verformung

Erkennbare Dimensions- und Oberflächen­fehler

Speziell entwickelte Beleuchtungselemente sorgen für ein einzigartiges homogenes Ausleuchtungs- und Messfeld, so dass selbst unsichtbare oder schwer detektierbare Abweichungen und Materialfehler wie Stippen, Löcher, Kratzer, Blasen, Risse, Riefen von den Kamerasensoren erfasst und verarbeitet werden können.

AllRounDia DualVison – überzeugend anders

  • 100 % Vollinspektion: Oberfläche & Dimension
  • Kontinuierliche Abtastung mit 4 Mio. Pixel – ohne Blindbereiche
  • Kompaktes System – ready to run!
  • Robust für den 24/7 Alltag
  • Ready for Industry 4.0
  • Werkseitig kalibriert mit Zertifikat
  • Windows 10 IoT Betriebssystem
  • Bestes Preis-Leistungs-Verhältnis auf dem Markt

Für Qualität, die sich sehen lassen kann!

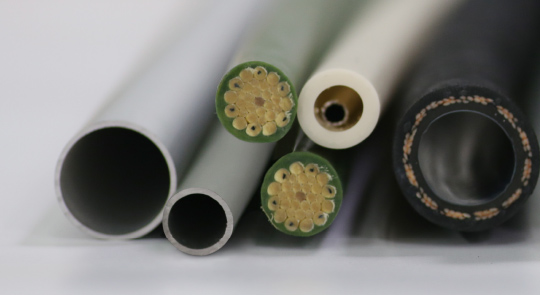

  • Schutzrohre für die Fahrzeugelektronik
  • Sicherheitskritische Schläuche für Bremsen, Lüftung, Heizung …
  • Kunststoffummantelte Verbundrohre
  • Metallrohre aller Art
  • Installationsrohre und -kabel für die Bauindustrie
  • Bewässerungsrohre
  • Kunststoff-Röhrchen für Getränke etc.
  • u.v.m.

Auch für High-End-Lösungen z. B. im Medizinbereich bieten wir das
passende System! Sprechen Sie uns an!



Dimension:
Kontur, Durchmesser, Ovalität

Oberfläche:
Blasen, Risse, Löcher, Riefen, Einschlüsse, Knoten, Einschnürungen, Kontrastfehler, u.v.m.

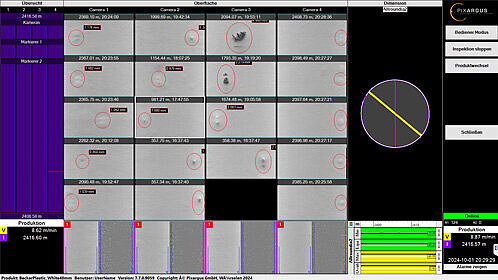

  • Über das integrierte 7"-Multitouch-Display oder optional über einen 21,5"-Multitouch-Bildschirm.
  • Bedienerfreundlich und intuitiv: Dimensionsmessung und Oberflächeninspektion – in einer Anzeige!
